产品
ZDLM套筒阀
产品概述
ZDLM 型电子式一体化单、双座调节阀是单、双座调节阀和电子式执行机构DKZ-D联结在一起的组合产品，它可接收来自DCS
系统或调节器的4-20mA DC模拟量信号，不必外配伺服放大器，可广泛应用于发电、冶金、石油、建材、水处理及脱硫等领域，
使用维护极为方便。
基本参数
公称通径 mm |
25 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
300 |
|
额定流量系数 Kv |
10 |
25/16 |
40/25 |
63/40 |
100/63 |
125/100 |
370/250 |
580/400 |
730/600 |
|
公称压力 Mpa |
1.6 6.4 |
|||||||||
配 DKJ 执行器 |
规格 |
DKZ-4200 |
DKZ-4300 |
DKZ-5400 |
DKZ-5500 |
|||||
压差Mpa |
6.4 |
6 |
5.5 |
5 |
4.5 |
4 |
3.2 |
3 |
2 |
|
配引进执行器 |
规格 |
A+Z64 |
||||||||
压差Mpa |
6.4 |
6 |
5.5 |
5 |
4.5 |
4 |
3.2 |
3 |
2 |
|
额定行程 mm |
16 |
25 |
40 |
60 |
100 |
|||||
流量特性 |
等百分比 直线 |
|||||||||
作用方式 |
电开 电关 |
|||||||||
温度范围 |
常温型 -20 — +200 度 散热片型 -60 — +450 度 |
|||||||||

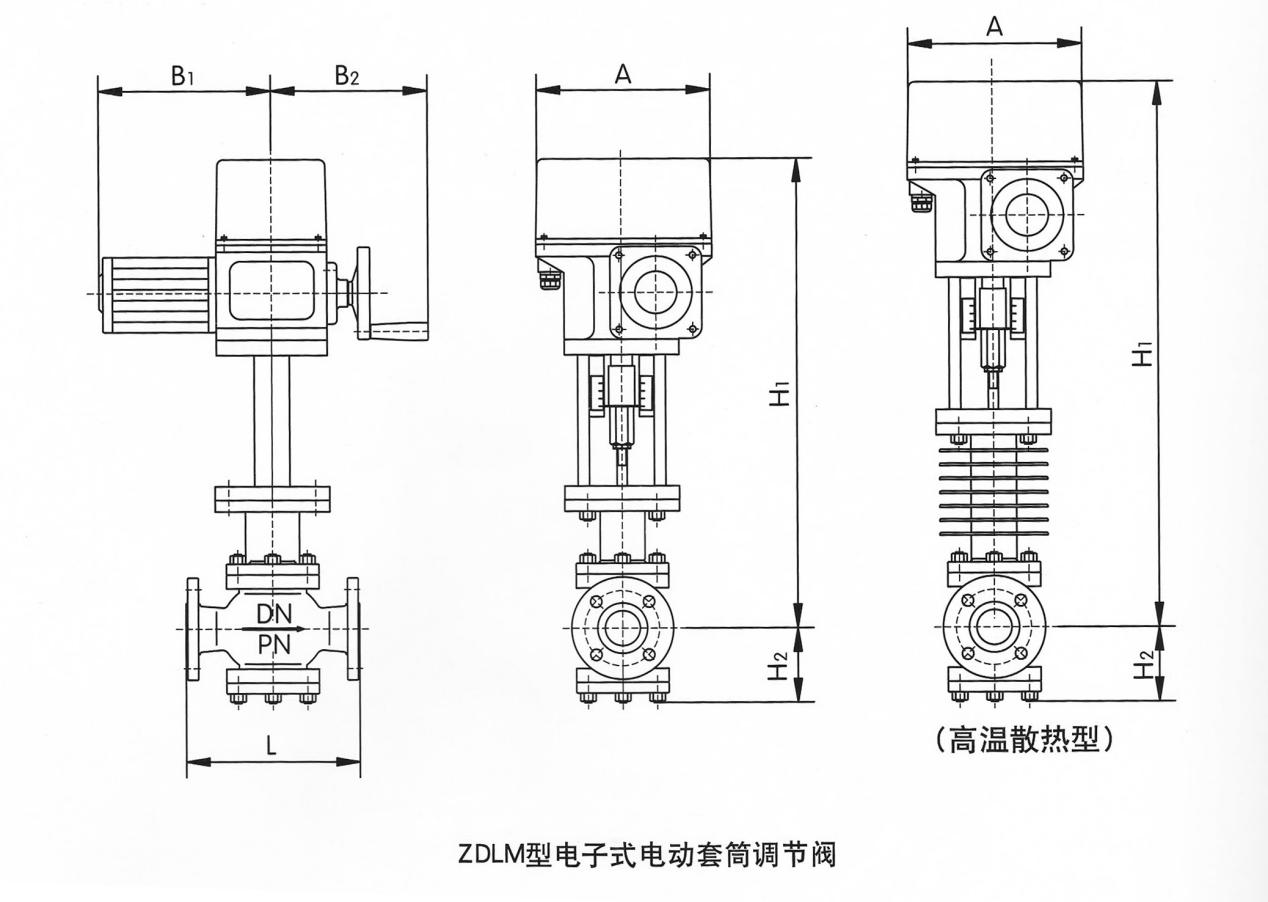

产品安装尺寸图
安装尺寸表 安装尺寸表
